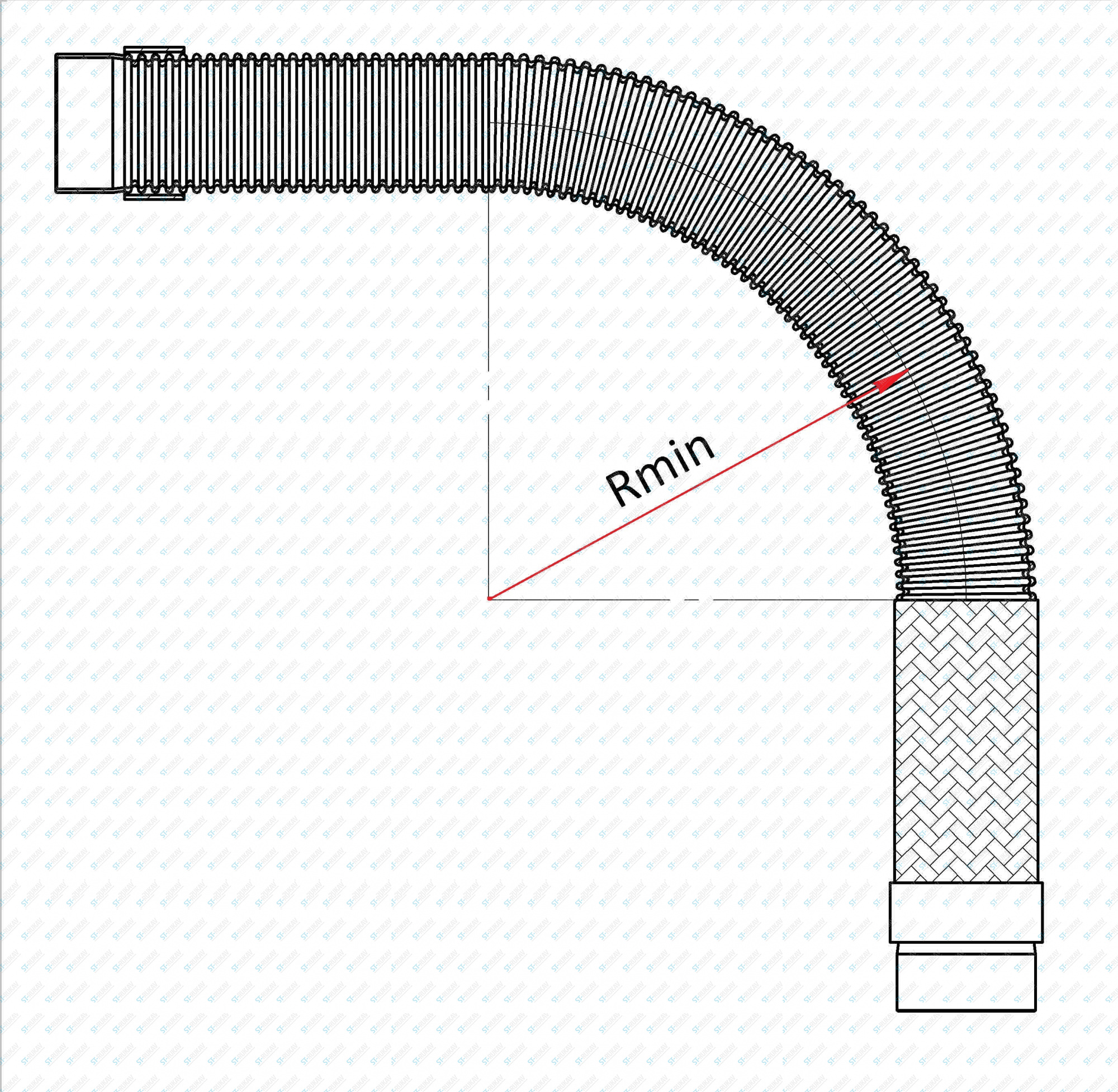

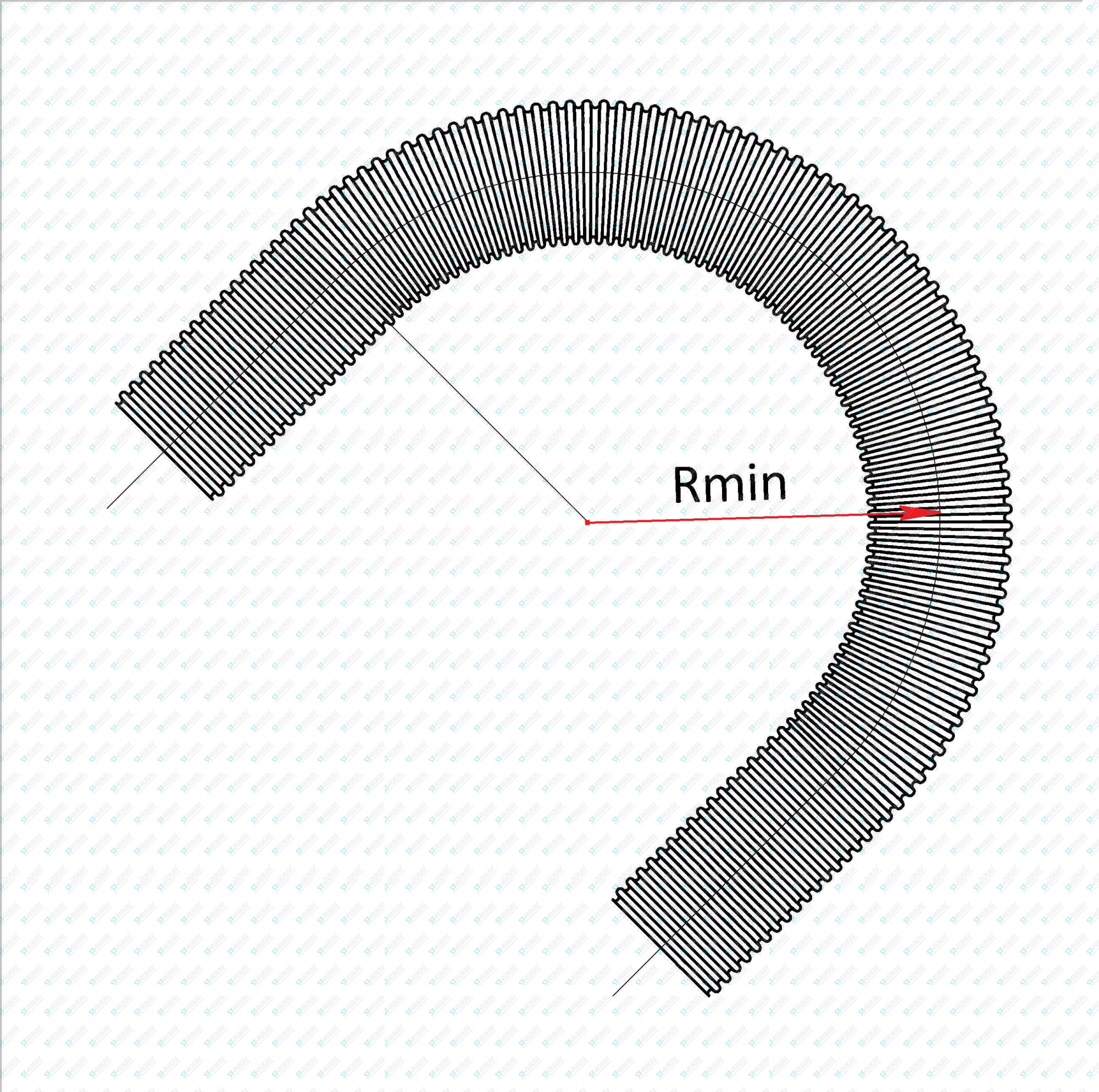

Как определить фактическую величину Rmin для конкретного металлорукава
Для того, чтобы обеспечить долговечность и надёжность работы рукава, необходимо внимательно подходить к его выбору при покупке. Следует выбирать товар с оптимальной длиной, так как превышение/недостаток последней создаёт предпосылки к повреждению МРВД в местах заделки. Следует оставить припуски на участки возле присоединительной арматуры, остающиеся нейтральными (при работе они не изгибаются). Согласно рекомендациям производителей, длина подобных участков увязывается с DN. Отношение номинального диаметра к минимальной длине рассматриваемого участка выглядит следующим образом:
- (6-16) – 5.0 DN;
- (20-50) - 4.0DN;
- (80-100) - 3.0 DN;
- (125-150) - 2.5 DN;
- (200-250) - 2.0 DN.
Не рекомендуется допускать изгиб МРВД с радиусами меньше следующих значений:
- 5 DN – для рукавов, рассчитанных на эксплуатацию при давлении перемещаемой среды ≤10 МПа;
- 10 DN – для рукавов, применяемых на ответственных участках;
- 12 DN – для рукавов. Работающих под давлением, превышающим 10 МПа.

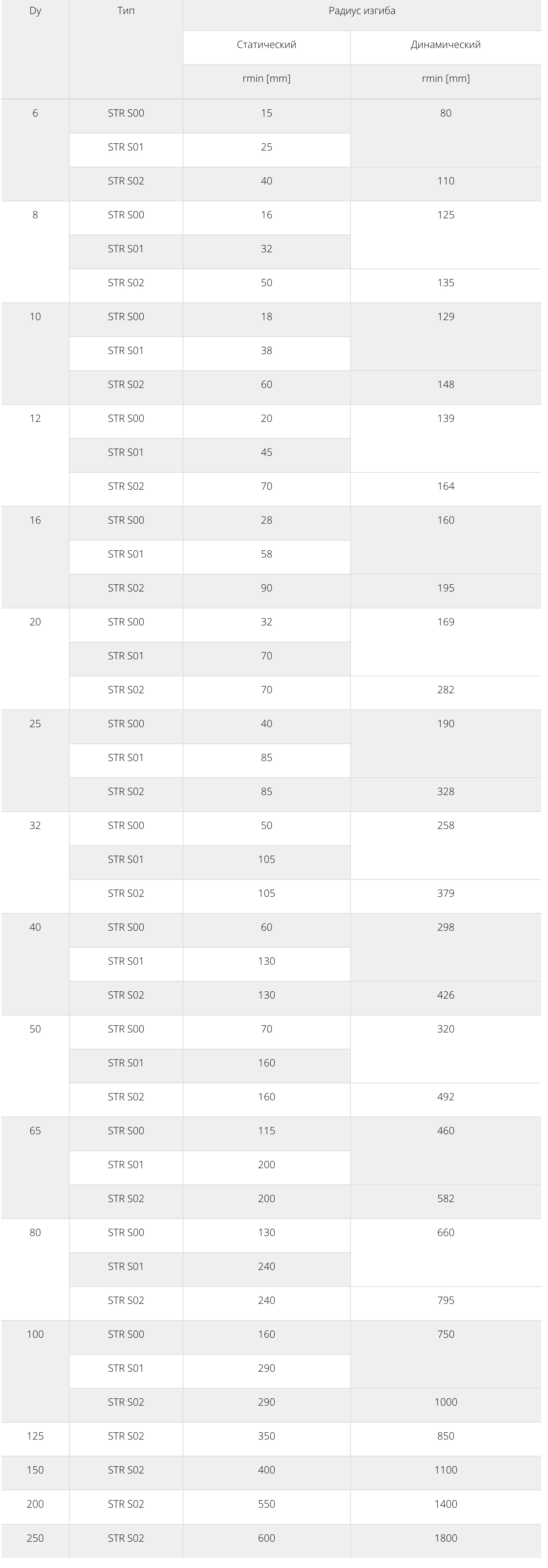

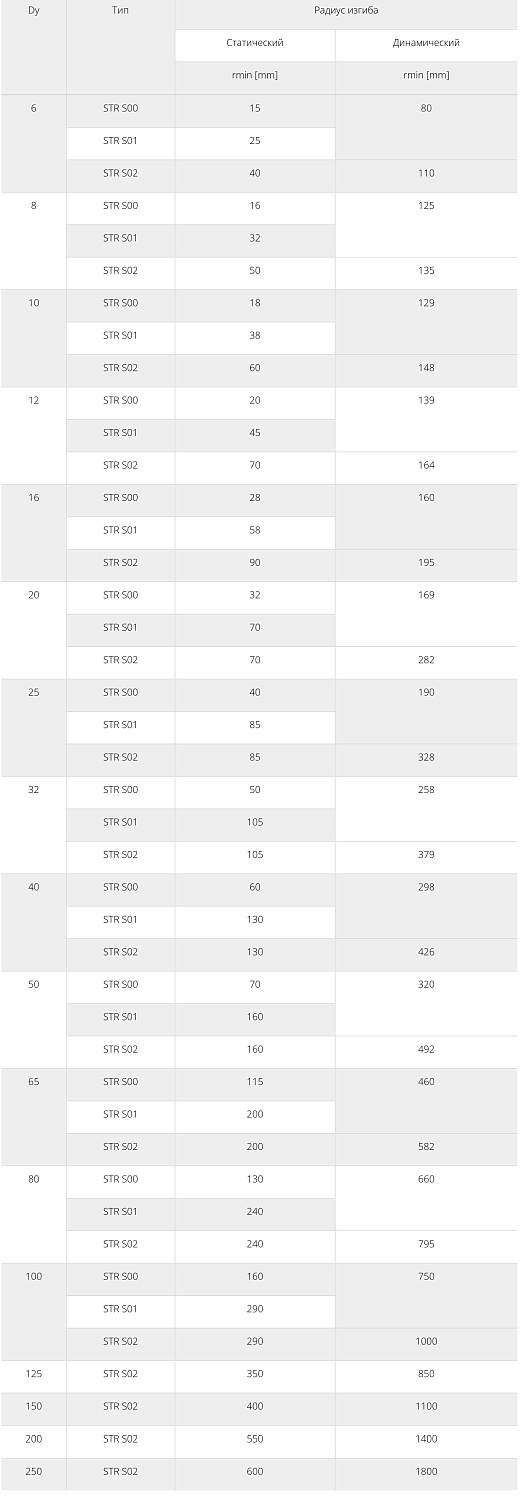

Ниже, для удобства заказчика, приведена справочная таблица для продукции данной серии.
Представитель отдела по работе с клиентами окажет квалифицированную помощь при выборе продукции, наиболее оптимальной для ваших условий эксплуатации.
