Каталог металлорукавов STR: Гибкие решения для любых задач транспортировки сред
Подбор по типу присоединения, резьбе и условиям эксплуатации. Полный спектр арматуры — от приварки до сейсмостойких вставок.
Мы понимаем, что надежность трубопровода зависит не только от гофрированной трубы, но и от качества концевых соединений. В линейке STR представлены 19 базовых исполнений, разделенных по типам фитингов.
Ключевое преимущество: Все модели серии STR комплектуются арматурой, прошедшей входной контроль на соответствие ГОСТ и DIN. Это гарантирует герметичность стыка даже при вибрации, температурных деформациях и высоком давлении.
Ниже вы найдете удобную карту подбора. Выберите ваш тип монтажа.
Монтаж «Намертво» (Сварные соединения)
Для ответственных магистралей, где исключена разборка.
| Артикул | Тип арматуры | Краткое описание |
|---|---|---|
| STR 010 | Под приварку (гладкий) | Универсальный вариант для вварки в трубопровод. Обеспечивает максимальную пропускную способность за счет отсутствия сужений. |
| STR 011 | Под приварку Д | Усиленная версия с увеличенным буртиком (Д). Рекомендована для толщин стенок более 4 мм и сред с высокой абразивностью. |
| STR 020 | Фланец плоский приварной (ГОСТ 12820) | Классика для соединения с ответными фланцами на болтах. Используется для воды, пара, неагрессивных газов до 25 кгс/см². |
| STR 021 | Фланец воротниковый (ГОСТ 12821) | Конструкция с горловиной (воротником). Выдерживает самые высокие давления и изгибающие нагрузки. Оптимален для нефтепродуктов и химии. |
| STR 022 | Фланец свободный на кольце (ГОСТ 12822) | Спасение для сложного монтажа, когда сложно совместить отверстия. Кольцо вращается, что упрощает стыковку без перекручивания рукава. |
Резьбовые соединения (Штуцеры)
Для компактного точечного подключения оборудования.
| Артикул | Тип резьбы | Специфика применения |
|---|---|---|
| STR 030 | Штуцер наружный G (плоское уплотнение) | Общепромышленный стандарт (BSP). Быстрое подключение к насосам и фильтрам с плоской прокладкой. |
| STR 031 | Штуцер наружный R (конусная) | Коническая резьба трубная (BSPT). Не требует дополнительных уплотнителей (самоуплотнение). Идеально для систем с высокой вибрацией. |
| STR 032 | Штуцер наружный M (метрическая) | Решение для европейского оборудования и станкостроения. Точная посадка с контргайкой. |
Быстрый демонтаж (Накидные гайки)
Где требуется частое обслуживание, замена фильтров или чистка.
(Важное преимущество: гайки вращаются, рукав не скручивается)
Серия 040 / 041 (Плоские):
-
STR 040 (G п/у) и STR 041 (M п/у) — бюджетное решение для воды и сжатого воздуха с уплотнением через паронитовую прокладку.
Серия 050 / 051 (Сфера 60°):
-
Универсальный "золотой стандарт". Соединение металл-по-металлу (тип 24 DIN). Выдерживает гидроудары. STR 050 (G) и STR 051 (M) — самые востребованные позиции.

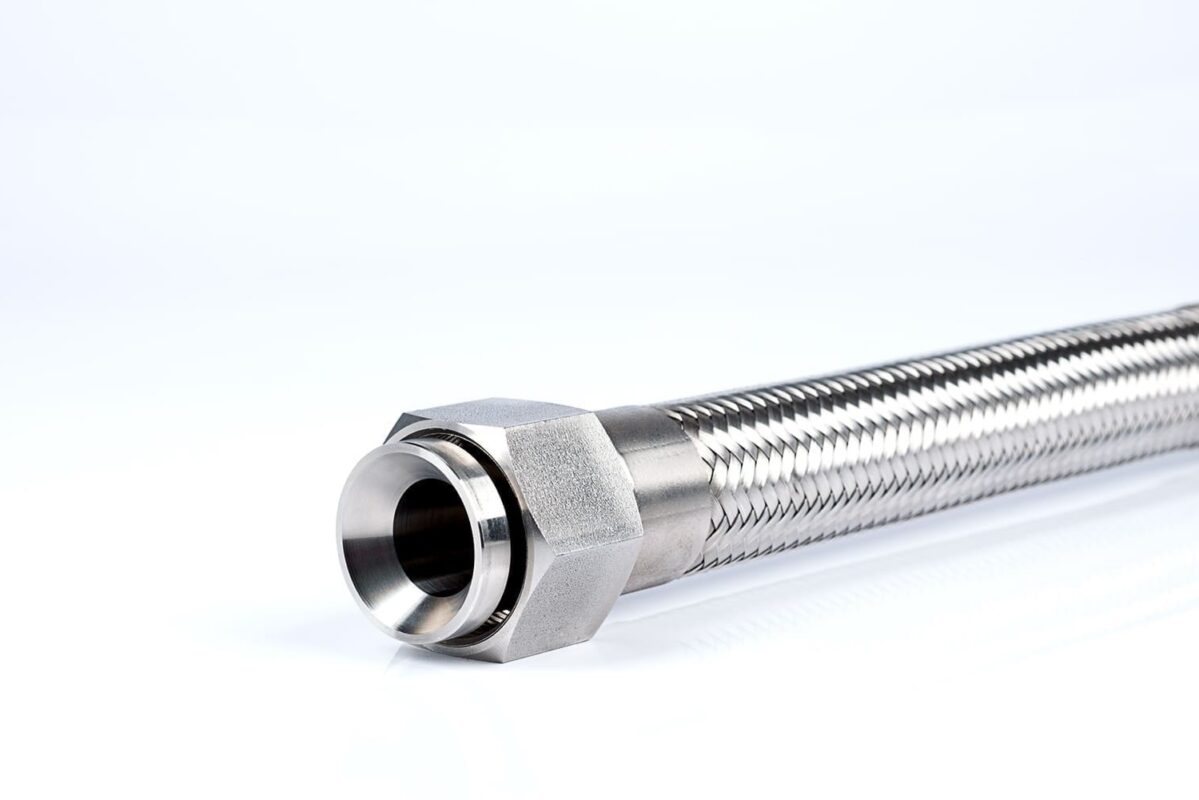

Серия 060 / 061 (Конус 74°):
-
Американский стандарт (JIC). Используется в гидравлических системах и топливопроводах высокого давления.
Серия 070 / 071 (Конус 24°):
-
Тяжелый вариант (метрический конус по DIN 2353). Применяется в горной, металлургической промышленности при вибрации до 150 Гц.
Специальные инженерные решения
STR 080 / 081 — Муфта «Американка» (ВР G):
Здесь вы получаете сразу два соединения в одном узле. Это переходник, позволяющий состыковать неподвижную трубу с оборудованием через вращающуюся гайку. Отличный выбор для тепловых пунктов.
STR 090 / 091 — Муфта «Американка» НР (R):
Исполнение с конической резьбой R. Позволяет отказаться от подмотки ФУМ-ленты на ответной части.

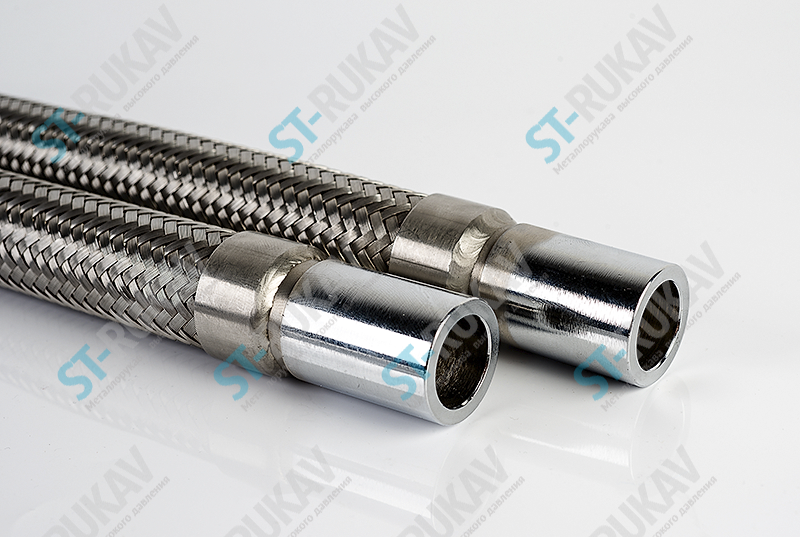

STR 095 — Для слива-налива СУГ (Сжиженных углеводородных газов):
Антистатическая конструкция с усиленной оплеткой. Специально разработана для работы с пропан-бутаном, метанолом и аммиаком. Устойчива к образованию искры.
Сложные системы (Инжиниринг)

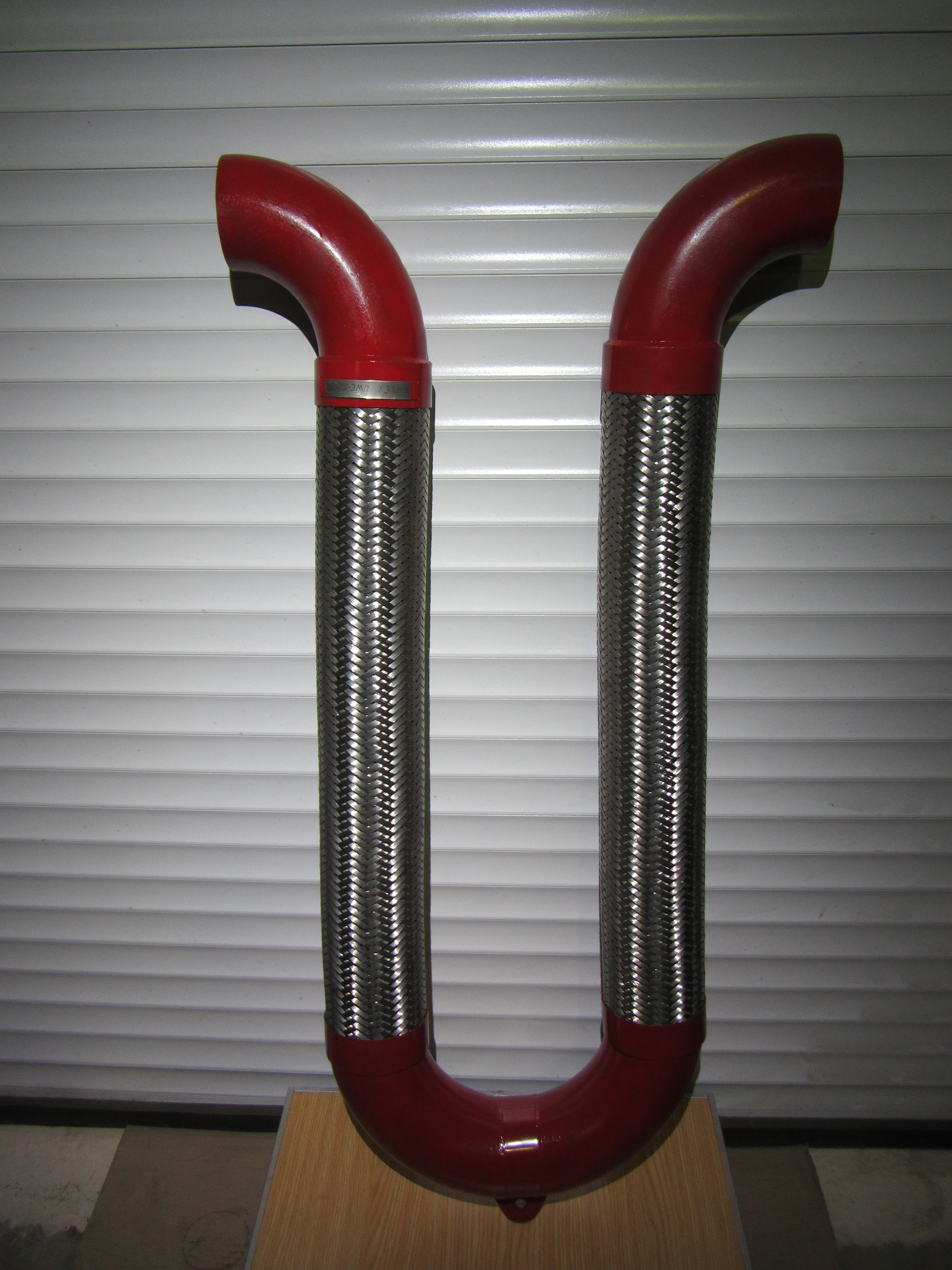

STR 096 — Гибкая сейсмовставка «U-flex»:
Не просто рукав, а элемент безопасности. Специальная геометрия гофры (U-образная) с максимальной длиной компенсирующего участка. Поглощает осевые и боковые смещения трубопровода до 50 мм. Обязательна к применению в сейсмоактивных зонах и для защиты насосного оборудования от "разрыва при заклинивании".

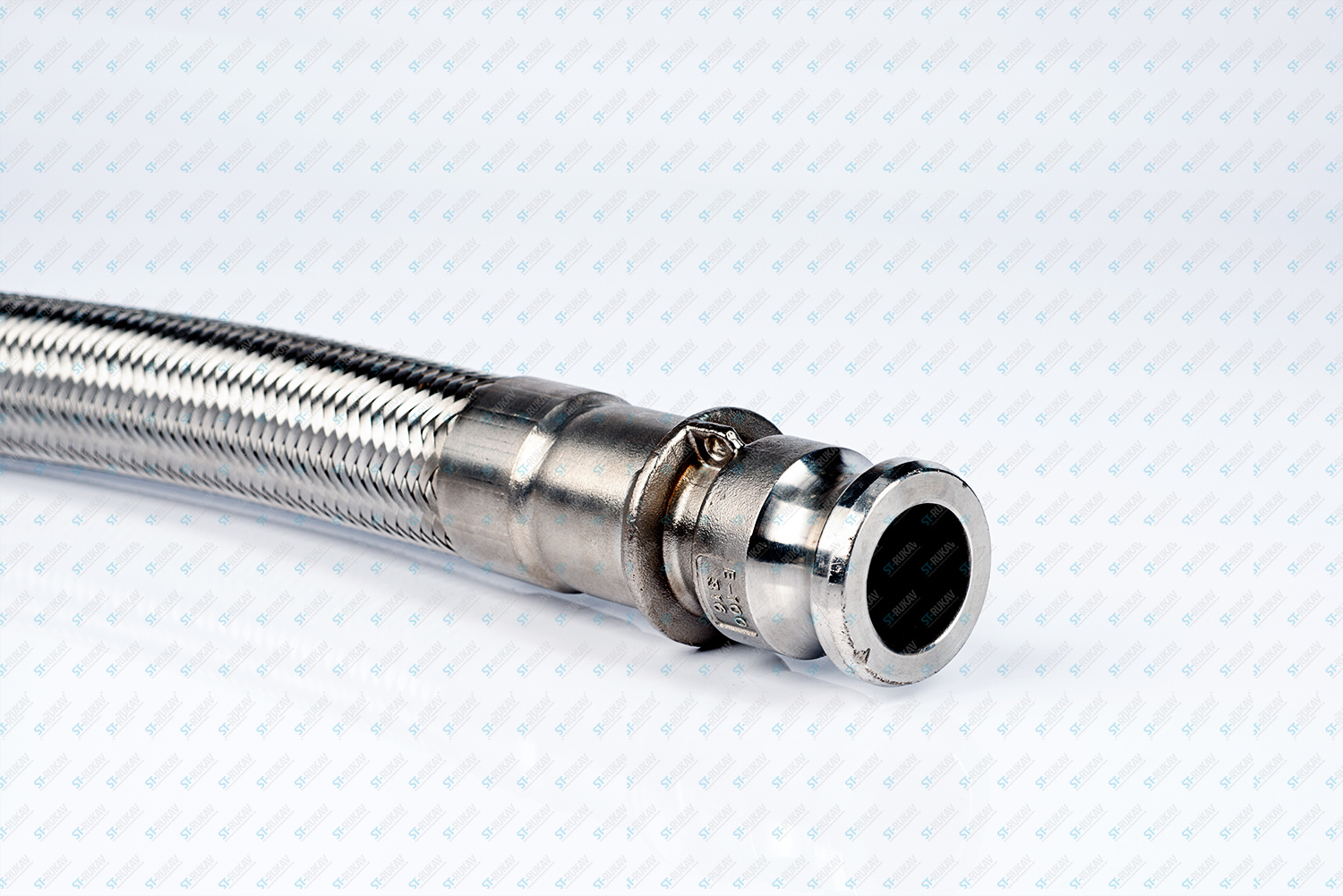

STR 097 — Камлок (Camlock):
Быстроразъемное соединение типа "папа-мама" без инструментов. Используется для временных перекачек или заливки жидкостей в емкости.

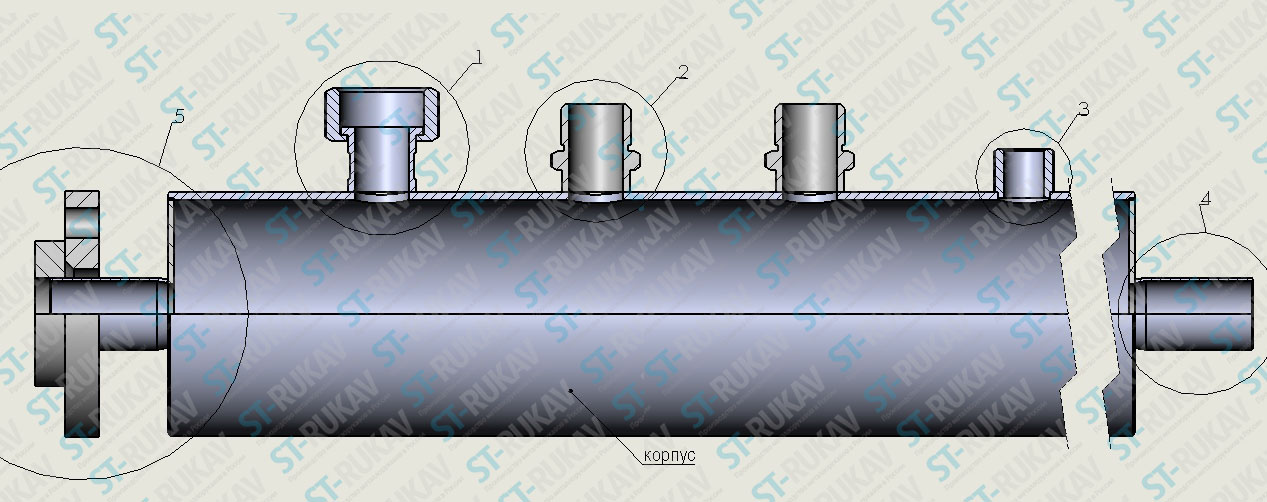

Коллектора из нержавеющей стали:
Многоточечные узлы для подключения нескольких источников к одному магистральному каналу. Изготавливаются на заказ (Коллекторные группы).

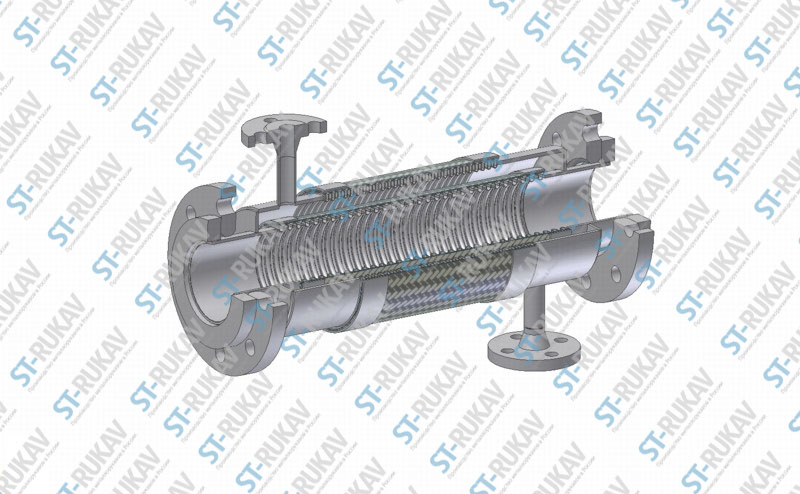

Рукав в рукаве (коаксиальный):
Двойная защита! Внешний рукав (гофра) служит защитным кожухом от механических повреждений, а внутренний транспортирует среду. При разгерметизации внутреннего рукава, среда выводится в дренаж внешнего — исключает попадание химии в цех.
Не уверены, какая арматура нужна под ваше давление в 35 МПа или среду +600°C?
-
Используйте фильтр по резьбе справа (G / R / M).
-
Если подходит несколько вариантов — выбирайте конусное соединение (сфера/конус), оно надежнее при перепадах температур.
Либо просто отправьте заявку с вашими параметрами — наши инженеры подберут артикул и соорентируют по цене за 2 часа.
