Параметры, непосредственно влияющие на характеристики товара
В первую очередь, это конструктивное исполнение гофры. В нашем каталоге представлены металлорукава с гофрами, подразделяемыми по:
- размеру DN;
- способу намотки оплётки (повышенной гибкости, спиральная, стандартная);
- материалу, используемому при изготовлении данного элемента конструкции (полоса латунная, алюминиевая, оцинкованная, проволока/лента лужёная стальная;
- оконечной соединительной арматуре (с патрубками под приварку, фитингами резьбовыми, фланцами, гайками РОТ, имеющими специальную фиксацию, кольцевой арматурой;
- устойчивости к внешним нагрузкам (сверхтяжёлая/тяжёлая - металлорукав способен воспринимать свыше 150 кг/см2; средние – до 85 кг/см2; лёгкие – до 32 кг/см2).
С учётом технологии производства сильфона, МРВД подразделяют на:
- сварные герметичные стальные рукава (СРГС);
- герметичные трубные рукава, выполненные из сварных заготовок (РГТС);
- рукава, имеющие спиральную гофру, произведённую из цельнотянутой трубы (РГТ);
- из сварных труб (применяется аргонодуговая сварка) – РГТА.
Определить все конструктивные особенности гофры можно по маркировке. У разных производителей она отличается. Развёрнутая маркировка включает девять знаков:
- буквенный код производителя;
- тип гофры: двухслойная, усиленная, повышенной гибкости, стандартная;
- число оплёток;
- тип установленной концевой соединительной арматуры;
- DN;
- максимально допустимое рабочее давление;
- длина армированной части металлорукава;
- шифр предприятия-изготовителя;
- серийный номер конкретного изделия (партии).
Диапазон базовых параметров МРВД, производства «ПрофРукав»
Для удобства посетителей сайта все основные характеристики сведены в единую таблицу, расположенную ниже.
Заказчику предложена возможность выбора металлорукавов по ряду характеристик.
Стандартной длине (величина непосредственно зависит от проходного диаметра гофры):
- при величинах DN, задаваемых диапазоном 80-100 мм, наши МРВД имеют длину 10 м;
- при DN=65 мм, L=20 м;
- при DN= (6-50) мм, L=100 м.
По типу:
- STR S02 – имеют стандартную гофру с двумя оплётками;
- STR S01 – с одной;
- STR S00 – внешней защитной оплётки не предусмотрено.
По материалам, используемым для производства:
- оплётки – сталь марок 08Х18Н10Т, AISI 304;
- гофры – металлорукава с DN до 50 мм включительно производятся из стали 03Х17Н14М3, AISI 316L, при DN= (65-100), используется сталь 12Х18Н10Т, AIAI 321.
Наша продукция, в зависимости от серии, рассчитана на использование в диапазоне температур -270°С/+600°С.
Дополнительные опции, доступные заказчикам

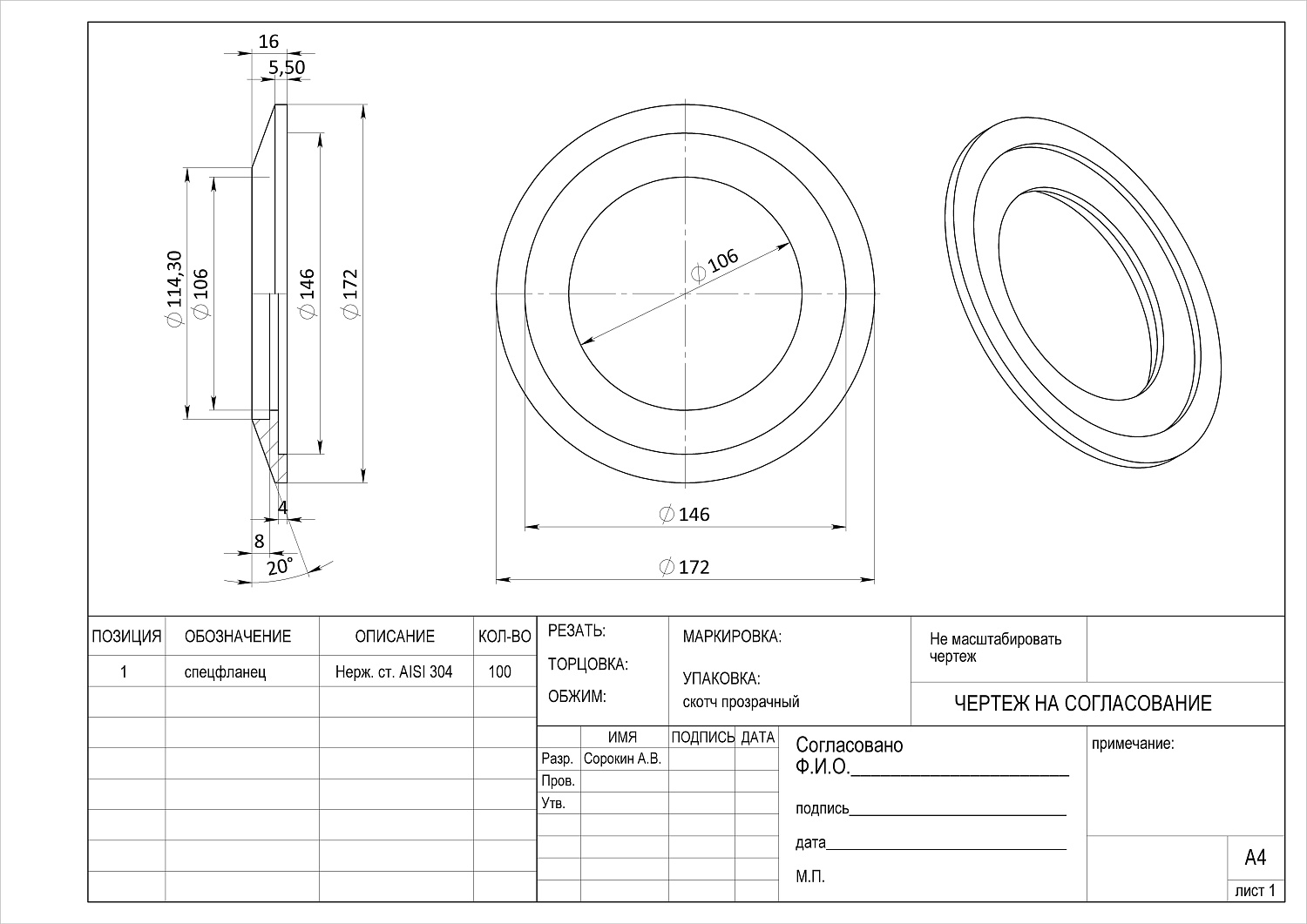

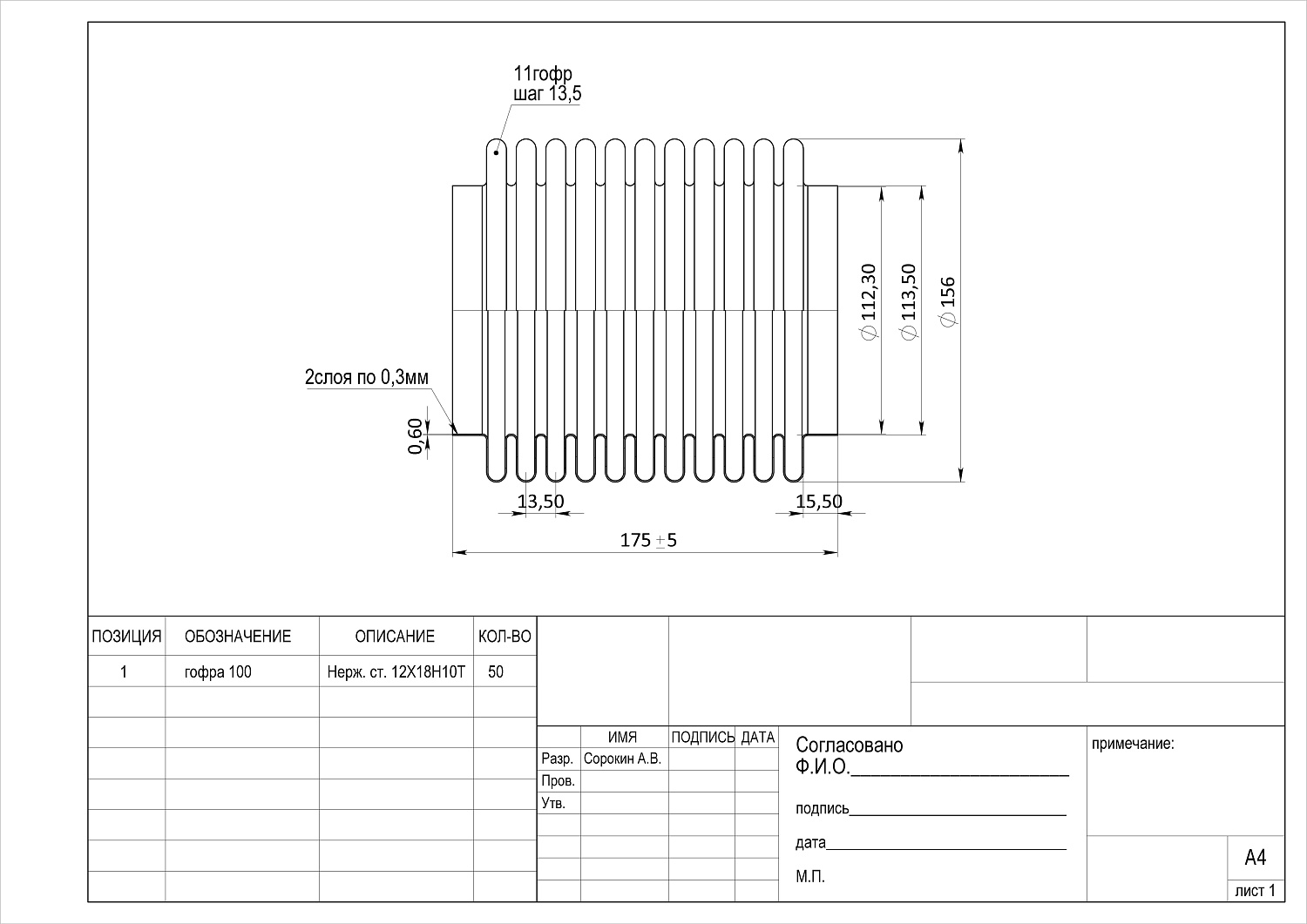

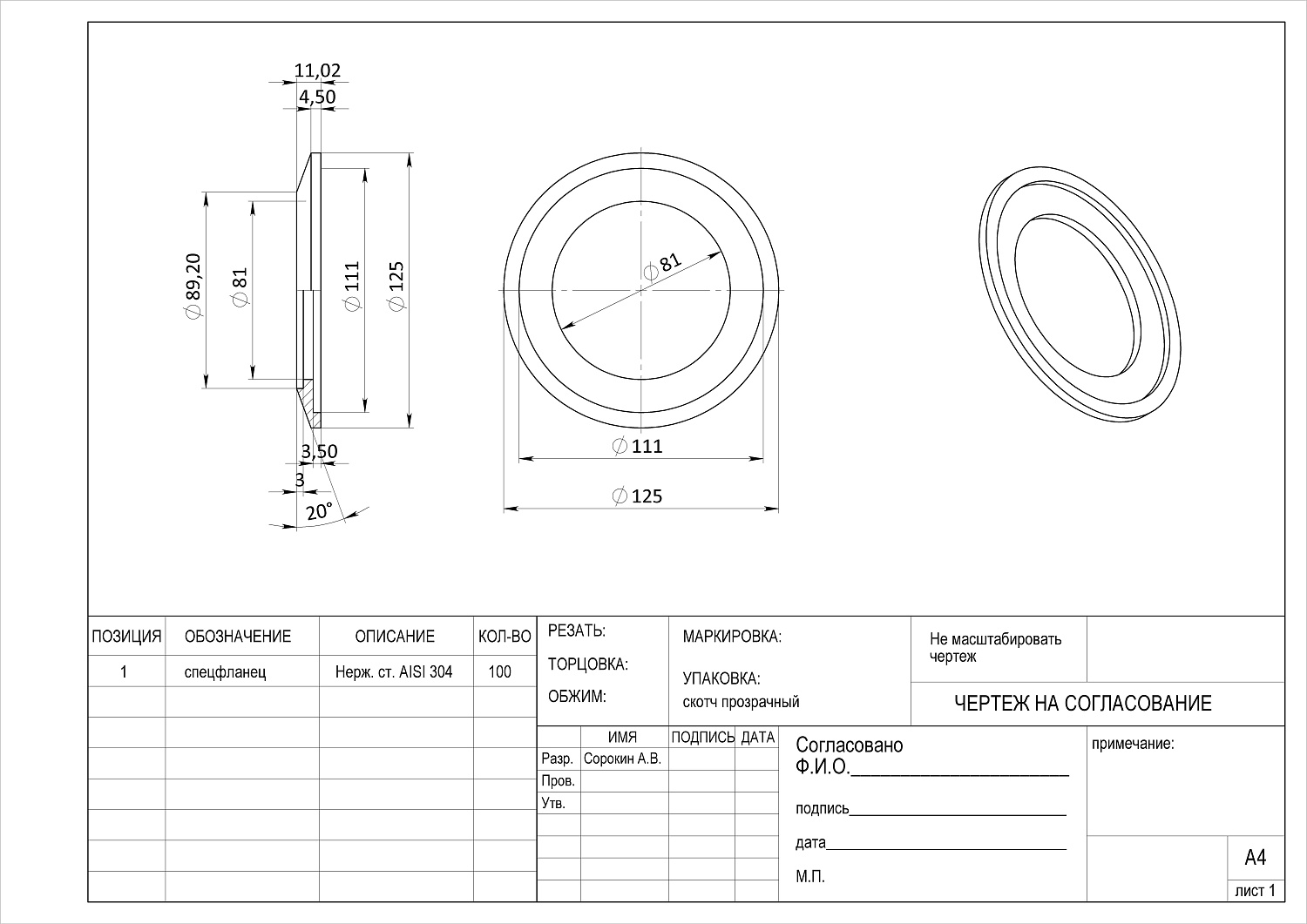

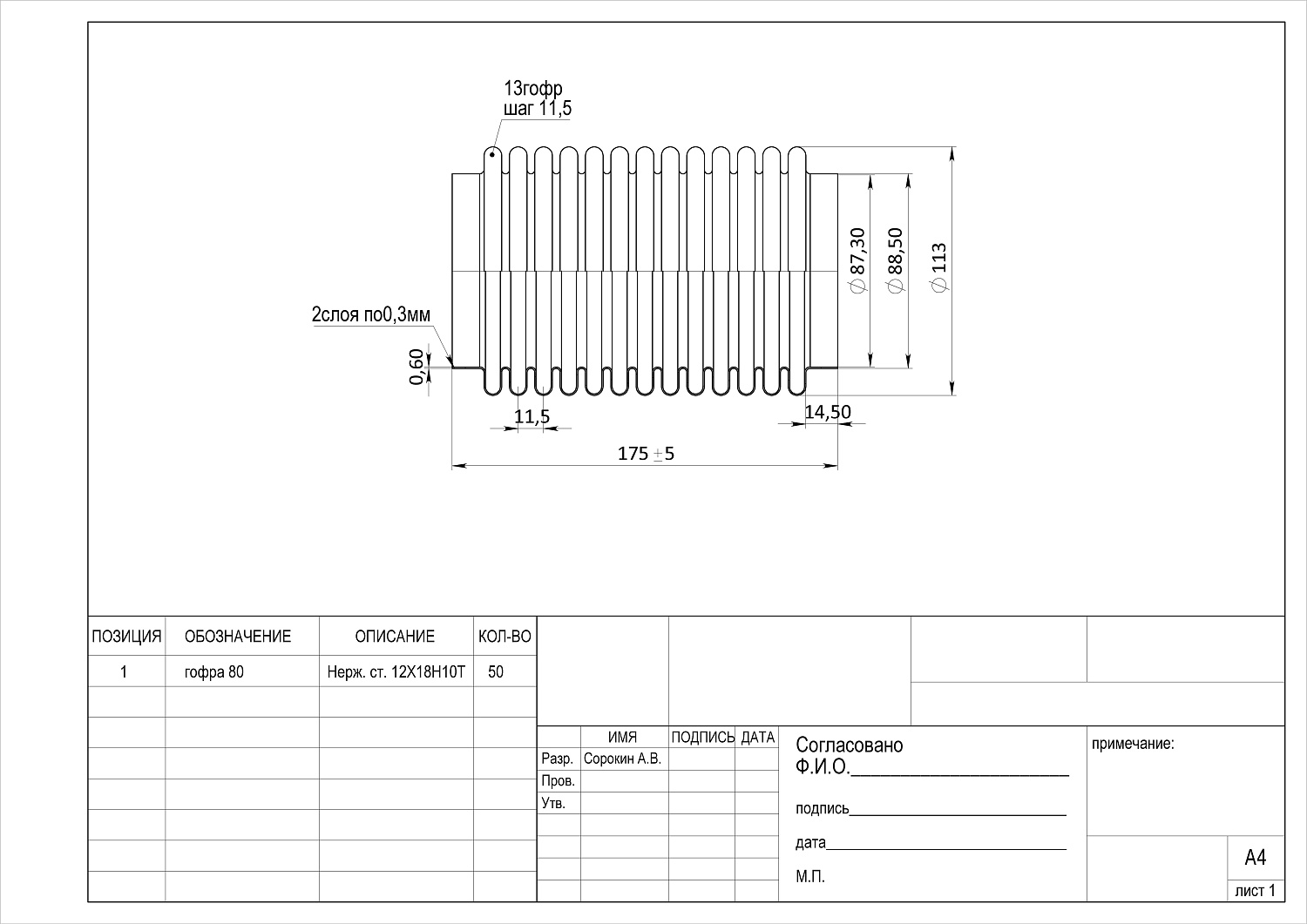

Готовы рассмотреть производство металлорукавов под заказ, с учётом требований клиента. При этому ему могут быть поставлены товары, имеющие значительное отличие от стандартных версий. Рассмотрим это на примере варианта исполнения гофры, являющейся основой металлорукава высокого давления.
В каталоге представлено стандартное решение, востребованное практически для подавляющего большинства агрегатов и систем. Это техническое решение имеет оптимальные значения рабочих характеристик по таким параметрам, как прочность, допустимый радиус изгиба.
На заказ производим:
- гофры облегчённого типа – оптимальное решение при установке МРВД на участках менее ответственных, эксплуатация которых производится при малых давлениях либо без них;
- имеющие повышенную гибкость – востребованы в случаях, когда стандартного показателя недостаточно (с изменённым шагом);
- увеличенные прочностные характеристики (как правило, с тройной оплёткой).
Ответы на любой технический вопрос, касающийся характеристик реализуемой продукции, можно получить онлайн у менеджера по работе с клиентами.
В таблице описаны основные технические характеристики. Зависимость рабочего давления от количества оплеток, проходной диаметр и наружный диаметр по оплетке. Параметры статического и динамического радиуса изгиба, вес погонного метра.
Стандартная длина металлорукава:
Dy 6 –Dy 50 по 100 метров .
Dy 65 по 20 метров.
Dy 80 –Dy 100 по 10 метров.
Тип металлорукава:
STR S00- стандартный гофр без оплетки.
STR S01- стандартный гофр в 1 оплетке.
STR S02- стандартный гофр в 2 оплетках.
Материал гофры:
Dy 6 – Dy 50: AISI 316L (03Х17Н14М3).
Dy 65 – Dy 100: AISI 321 (12Х18Н10Т).
Материал оплетки:
AISI 304 (08Х18Н10Т).
Рабочая температура:
-270°С +600°С.
