Конструктивно этот вариант соединительной арматуры представляет двухэлементное устройство: зажимная внешняя муфта и наружный штуцер, обеспечивающих контакт «мама-папа». Заказчик имеет возможность приобрести продукцию с ответными элементами, либо без таковых. Возможна установка соединительной арматуры различного типа на каждой из сторон (на усмотрение клиента).
Назначение STR 097
Подобную продукцию применяют:
- на предприятиях, изготавливающих алкоголь, безалкогольные напитки;
- при выполнении ассенизационных работ;
- для организации транспортировки воды любого назначения (питьевой, технической);
- в процессе производства, перемещения жидких смесей для ремонта и строительства, включая бетон;
- на предприятиях, изготавливающих минеральные, растительные масла;
- при необходимости перемещения химически активных жидкостей;
- в цехах, где производят ЛКМ;
- для организации транспортировки (приёма) жидкого топлива в широкой номенклатуре;
- металлорукава с подобной соединительной арматурой широко применяются совместно с цистернами, установленными на судах и автомобильных шасси;
- на предприятиях нефтепереработки.
Конструктивное исполнение
В основу конструкции камлок положен кулачковый механизм, создающий надёжное, прочное соединение, обладающее высокой стойкостью ко внешним нагрузкам механического характера и вибрациям мест соединений. Устройство является самоблокирующимся. Высокую герметичность обеспечивает дополнительное применение торцевого уплотнения места соединения с использованием колец типа O-ring.
При заказе следует обязательно указывать нужный диаметр, предельные рабочие давления, необходимую длину, тип соединения с каждой стороны, его параметры.
Со склада или под заказ в нашем магазине можно приобрести металлорукава STR 097 с присоединительными элементами «камлок» в различных вариантах исполнения:

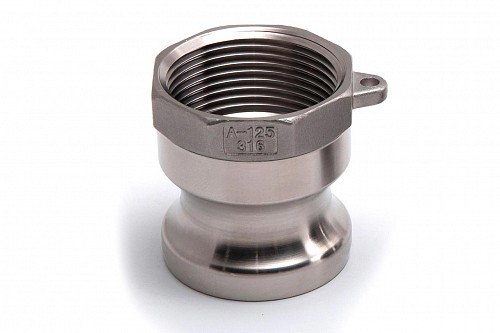

Тип А камлок - соединительный штуцер с внутренней резьбой и ответной частью "папа";

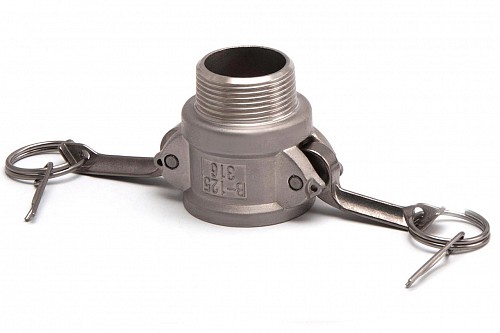

Тип B камлок - муфта с наружней резьбой и приёмной частью "мама" с фиксаторами кулачкового типа;
|
Камлок Тип А |
Номинальный диаметр |
Размер |
Камлок Тип В |
Номинальный диаметр |
Размер |
|
20 | 3/4 |
|
20 | 3/4 |
| 25 | 1 | 25 | 1 | ||
| 32 | 1 1/4 | 32 | 1 1/4 | ||
| 40 | 1 1/2 | 40 | 1 1/2 | ||
| 50 | 2 | 50 | 2 | ||
| 60 | 2 1/2 | 60 | 2 1/2 | ||
| 75 | 3 | 75 | 3 | ||
| 100 | 4 | 100 | 4 | ||
| 125 | 5 | 125 | 5 | ||
| 150 | 6 | 150 | 6 |

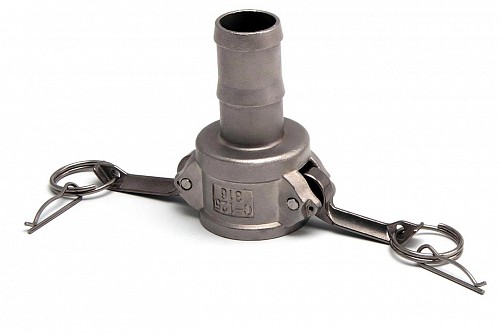

Тип С камлок - муфта со штуцером типа "ёлочка" и приёмной частью "мама" с фиксаторами кулачкового типа;

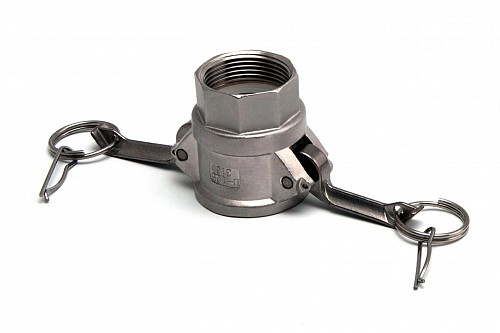

Тип D камлок - муфта с внутренней резьбой и приёмной частью "мама" с фиксаторами кулачкового типа;
|
Камлок Тип C |
Номинальный диаметр |
Размер |
Камлок Тип D |
Номинальный диаметр |
Размер |
|
20 | 3/4 |
|
20 | 3/4 |
| 25 | 1 | 25 | 1 | ||
| 32 | 1 1/4 | 32 | 1 1/4 | ||
| 40 | 1 1/2 | 40 | 1 1/2 | ||
| 50 | 2 | 50 | 2 | ||
| 60 | 2 1/2 | 60 | 2 1/2 | ||
| 75 | 3 | 75 | 3 | ||
| 100 | 4 | 100 | 4 | ||
| 125 | 5 | 125 | 5 | ||
| 150 | 6 | 150 | 6 |

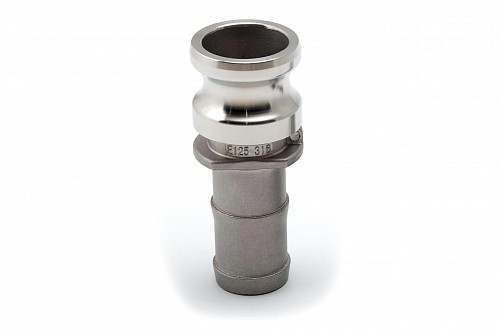

Тип E камлок - соединительный штуцер типа "ёлочка" с ответной частью "папа";

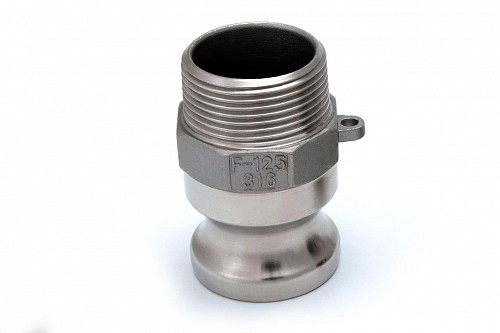

Тип F камлок - соединительный штуцер с наружней резьбой и ответной частью "папа";
|
Камлок Тип Е |
Номинальный диаметр |
Размер |
Камлок Тип F |
Номинальный диаметр |
Размер |
|
20 | 3/4 |
|
20 | 3/4 |
| 25 | 1 | 25 | 1 | ||
| 32 | 1 1/4 | 32 | 1 1/4 | ||
| 40 | 1 1/2 | 40 | 1 1/2 | ||
| 50 | 2 | 50 | 2 | ||
| 60 | 2 1/2 | 60 | 2 1/2 | ||
| 75 | 3 | 75 | 3 | ||
| 100 | 4 | 100 | 4 | ||
| 125 | 5 | 125 | 5 | ||
| 150 | 6 | 150 | 6 |

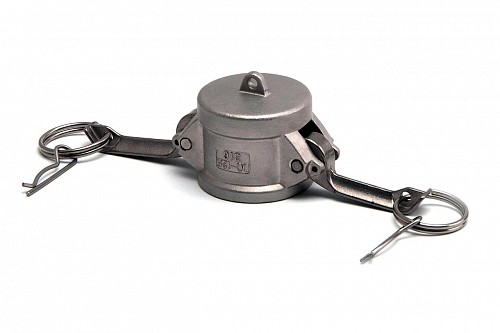

Тип DC камлок - заглушка штуцер с приёмной частью "мама" с фиксаторами кулачкового типа;

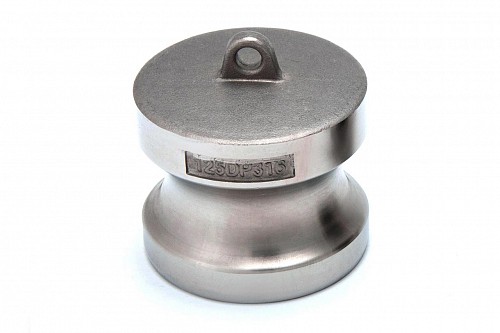

Тип DP камлок - заглушка штуцер с ответной частью "папа".
|
Камлок Тип DC |
Номинальный диаметр |
Размер |
Камлок Тип DP |
Номинальный диаметр |
Размер |
|
20 | 3/4 |
|
20 | 3/4 |
| 25 | 1 | 25 | 1 | ||
| 32 | 1 1/4 | 32 | 1 1/4 | ||
| 40 | 1 1/2 | 40 | 1 1/2 | ||
| 50 | 2 | 50 | 2 | ||
| 60 | 2 1/2 | 60 | 2 1/2 | ||
| 75 | 3 | 75 | 3 | ||
| 100 | 4 | 100 | 4 | ||
| 125 | 5 | 125 | 5 | ||
| 150 | 6 | 150 | 6 |
Почему выбирают рукава с подобной присоединительной арматурой
В первую очередь, это обусловлено преимуществами, свойственными БРС CAMLOCK:
- присоединение (отключение) выполняется без использования дополнительных инструментов, вручную;
- минимальные сроки подключения, обеспечение плотного герметичного соединения, исключающего утечки перемещаемых сред;
- использование упомянутой арматуры повышает производительность работы устройств;
- значительно снижаются периоды ТО.
Если остались вопросы по выбору, развёрнутые ответы на них можно получить у менеджера по работе с клиентами.
