Основным элементом конструкции является гофрированный рукав, для производства которого используется коррозионностойкая высоколегированная сталь, российского (12Х18Н10Т, аналоги), иностранного (AISI 321, аналоги) производства аустенитного класса. Выбор обусловлен эксплуатационными характеристиками материала:
- широкий температурный диапазон эксплуатации;
- высокая стойкость к химически агрессивным средам;
- приемлемая гибкость металлорукава.
Наружная защита выполнена из проволочной оплётки (нержавеющие марки стали), что повышает прочность конструкции и увеличивает сроки эксплуатации рукавов.
Использование нержавеющей стали позволяет исключить негативное влияние статического электричества, компенсировать вибрационные и ударные нагрузки.
Под заказ, металлорукава могут комплектоваться присоединительной арматурой иных типоразмеров. Например, фланцами или гайками со специальными ручками. Наличие последних существенно упрощает время установки/демонтажа. При этом не требуется применение специального инструмента.
Благодаря тому, что гайка напрямую не контактирует с перемещаемыми средами, допускается производство, подобных деталей, из обычной стали (углеродистой), что снижает их себестоимость.
В качестве дополнительной комплектации к рукавам, по которым производится слив СУГ из цистерн, ёмкостей, могут поставляться:
- шаровый кран, установка которого предотвращает утечку сред на этапах присоединения/отсоединения рукава от цистерны, в которой транспортируются сжиженные углеводороды;
- шарнирное соединение угловой конфигурации (вариант, отвод с прямым шарниром), исключающее превышение допустимого изгиба МРВД относительно установленного минимального значения радиуса изгиба. Кроме этого, подобное решение позволяет разворачивать присоединительную рамку (вариант, используемую струбцину) на угол в 360°.
- Прямой шарнир защищает металлорукав от осевого скручивания.
Назначение
STR 095 применяется для заполнения/опорожнения ёмкостей, цистерн для хранения, транспортировки СУГ/LPG, СПГ/LNG различными транспортными средствами (суда, автомобили, ж/д транспорт).
Первые, это сжиженные углеводородные газы. Вторые, сжиженные природные.
- Железнодорожные цистерны комплектуются металлорукавами с винтовыми струбцинами.
Вместо последних могут использоваться присоединительные рамки, фланцы.
- Контейнерные и автомобильные цистерны по умолчанию имеют присоединительную арматуру, выполненную в форме резьбовых соединений
В рамках дополнительной комплектации предлагаются кран шаровый, прямой шарнир, переходные штуцеры для сливных/наливных устройств, штуцеры, обеспечивающие дренаж паровой/газовой фазы.
Оформить заказ, оплатить выбранные товары можно онлайн. Доставим покупку в любую точку России.
Материал прижимного ниппеля:
AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10).
Материал гайки:
AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), ст20, ст45.

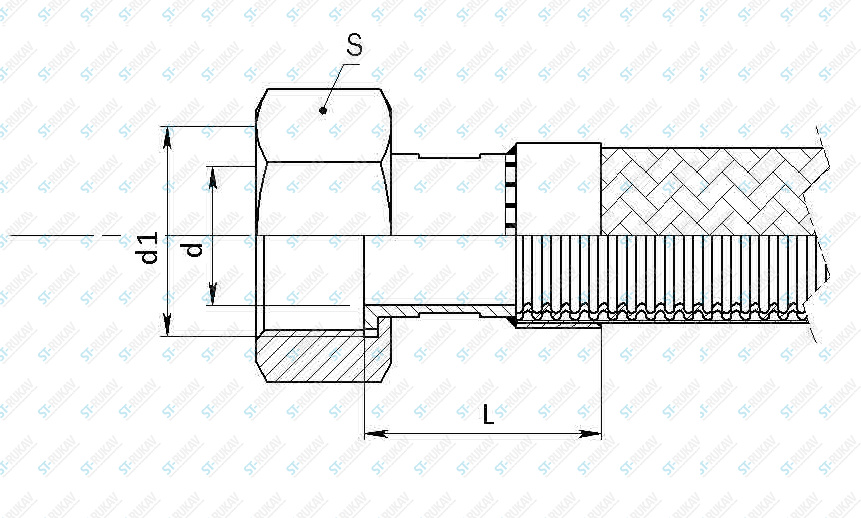

STR 095 металлорукав с арматурой «для слива-налива СУГ»
|
DN, мм |
PN, Рабочее давление при Т +20°C |
Размеры |
||||
|
SO1 |
d |
d1 |
L |
S |
||
|
[Бар] |
[мм] |
[мм] |
[мм] |
[мм] |
||
|
32 |
11/4” |
45 |
32 |
М60х4 LH |
75 |
75 |
|
40 |
11/2” |
50 |
41 |
М60х4 LH |
75 |
75 |
|
50 |
2” |
40 |
41 |
М60х4 LH |
75 |
75 |
Пример маркировки: STR 095 40-50-3,0.
