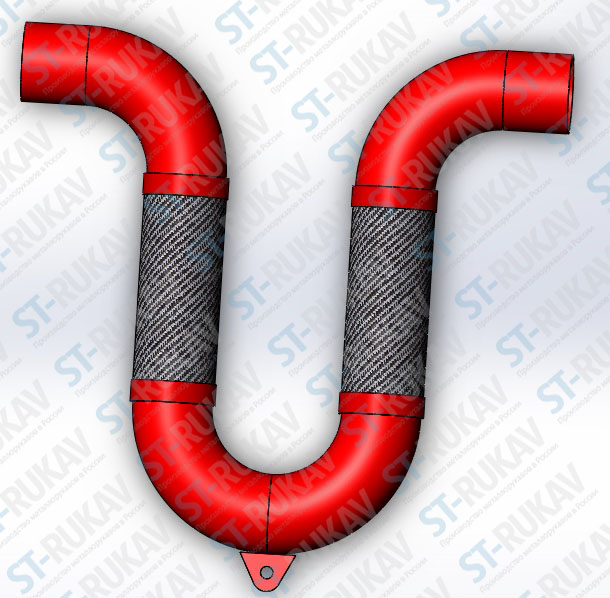

Сейсмовставки данного типа состоят из следующих базовых элементов:
- двух металлорукавов;
- отвода, угол которого по умолчанию, равен 180° (под заказ, любой);
- концевых отводов под прямым углом с обеих сторон.
Для установки может комплектоваться соединительной арматурой различных видов:
- фланцевыми соединениями (UFE, со свободными фланцами);
- под приварку (UWE);
- фитингами резьбовыми с внутренней (UTE) и наружной (UCC) резьбами. Применяются значительно вышеназванных.
Для двух первых вариантов, вся производимая продукция делится на две группы (по величине компенсирующей способности): на 100 мм (+/- 59), на 200 мм (+/- 100).
Со склада и под заказ мы поставляем все упомянутые решения.
Решаемые задачи
Способны компенсировать вибрационные и динамические нагрузки, возникающие в процессе работы, при возникновении землетрясения или просадке грунтов, благодаря возможности незначительного перемещения в 6 вероятных направлениях (вместе с присоединённым оборудованием или трубопроводом). Это минимизирует вероятность возникновения разрывов магистрали.
Сдвиговые, боковые, вибрационные перемещения нивелируются за счёт отклонений металлорукава. Жёсткие патрубки с соединительной арматурой принимают на се6я усилия "враспор", что позволяет обеспечить базовым опорам относительное состояние покоя.
Используются также для:
- компенсации расширений, возникающих под действием высоких температур на прямолинейных участках;
- обеспечения работы трубопроводов, предназначенных для транспортировки пара, газовых и жидких сред, включая агрессивные, в сейсмически активных зонах;
- присоединения всасывающих, напорных участков трубопроводов к насосам, компрессорам, иному оборудованию.
Что требуется указать при оформлении заказа
Чтобы получить сейсмовставку с требуемыми характеристиками, клиент должен внести в заявку следующую информацию:
- диаметр условного прохода, DN (в мм);
- длина металлорукавов и компенсатора в целом;
- на какое расстояние должны разноситься фитинги;
- давление рабочее для перемещаемых сред;
- характеристики последних (температура, тип, степень агрессивности);
- потребность в многослойной оплётке сифона;
- требования к материалу соединительной арматуры.
Оформляйте заказ, оплачивайте его онлайн. Доставим вашу покупку в любой населённый пункт РФ.

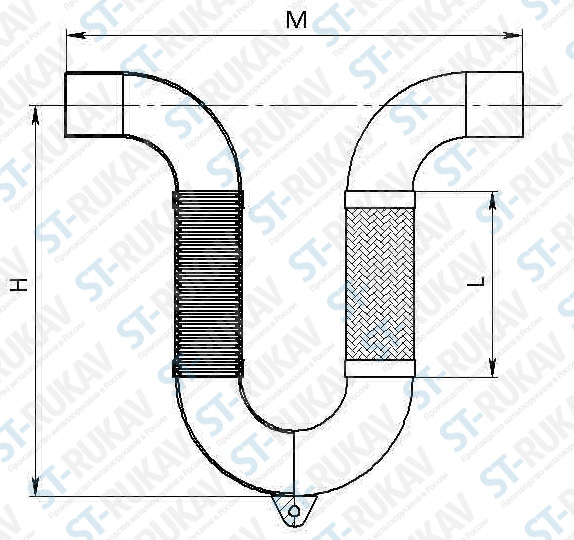

STR 096 гибкая сейсмовставка «U-flex»
|
Диаметр трубы, мм |
Cерия |
Движение |
Расстояние |
Длина |
Длина рукава, мм |
|
|
X,Y,Z |
М |
H |
||||
|
мм |
мм |
мм |
||||
|
1ʺ |
DN25 |
U-flex-P |
100 |
364 |
452 |
359 |
|
1 1/4ʺ |
DN32 |
U-flex-P |
100 |
420 |
487 |
371 |
|
1 1/2ʺ |
DN40 |
U-flex-P |
100 |
438 |
548 |
410 |
|
2ʺ |
DN50 |
U-flex-P |
100 |
490 |
597 |
415 |
|
2 1/2ʺ |
DN65 |
U-flex-P |
100 |
560 |
695 |
467 |
|
3ʺ |
DN80 |
U-flex-P |
100 |
636 |
761 |
488 |
|
4ʺ |
DN100 |
U-flex-P |
100 |
818 |
889 |
528 |
Компенсирующая способность +-100мм
|
Диаметр трубы, мм |
Cерия |
Движение |
Расстояние |
Длина |
Длина рукава, мм |
|
|
X,Y,Z |
М |
H |
||||
|
мм |
мм |
мм |
||||
|
1ʺ |
DN25 |
U-flex-P |
200 |
464 |
611 |
518 |
|
1 1/4ʺ |
DN32 |
U-flex-P |
200 |
520 |
656 |
540 |
|
1 1/2ʺ |
DN40 |
U-flex-P |
200 |
538 |
733 |
595 |
|
2ʺ |
DN50 |
U-flex-P |
200 |
590 |
787 |
605 |
|
2 1/2ʺ |
DN65 |
U-flex-P |
200 |
660 |
903 |
675 |
|
3ʺ |
DN80 |
U-flex-P |
200 |
716 |
979 |
707 |
|
4ʺ |
DN100 |
U-flex-P |
200 |
868 |
1129 |
768 |

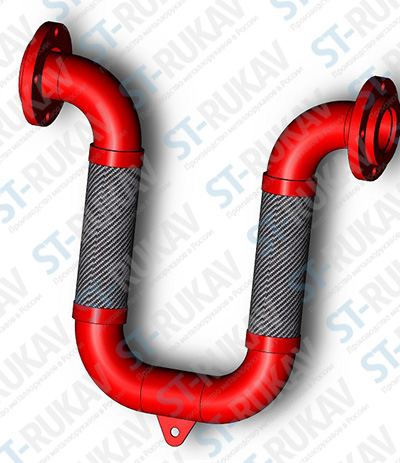

Гибкая сейсмовставка «U-flex-F» фланцевое соединение
Сейсмовставка с фланцевым соединением обеспечивает быстрый монтаж, не требует сварочных работ. Комплектуется приварными фланцами по ГОСТ 12820-80 и свободными по ГОСТ 12822-80, последние обеспечивают удобство при монтаже т.к. фланцы вращаются относительно самой вставки. Возможен вариант исполнения одного приварного фланца, второго свободного. Дополнительно укомплектовываем комплектом ответных фланцев, крепежом и прокладками.
STR 096 гибкая сейсмовставка «U-flex»
Компенсирующая способность +-50мм|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава, мм |
ØD мм |
Øk мм |
B1 мм |
B2 мм |
Ød мм |
n |
болт |
|
|
1ʺ |
DN25 |
U-flex-F |
100 |
364 |
452 |
359 |
115 |
68 |
14 |
16 |
14 |
4 |
М12 |
|
1 1/4ʺ |
DN32 |
U-flex-F |
100 |
420 |
487 |
371 |
135 |
78 |
14 |
18 |
18 |
4 |
М16 |
|
1 1/2ʺ |
DN40 |
U-flex-F |
100 |
438 |
548 |
410 |
145 |
88 |
14 |
18 |
18 |
4 |
М16 |
|
2ʺ |
DN50 |
U-flex-F |
100 |
490 |
597 |
415 |
160 |
102 |
16 |
20 |
18 |
4 |
М16 |
|
2 1/2ʺ |
DN65 |
U-flex-F |
100 |
560 |
695 |
467 |
180 |
122 |
16 |
20 |
18 |
8 |
М16 |
|
3ʺ |
DN80 |
U-flex-F |
100 |
636 |
761 |
488 |
195 |
133 |
16 |
20 |
18 |
8 |
М16 |
|
4ʺ |
DN100 |
U-flex-F |
100 |
818 |
889 |
528 |
215 |
158 |
18 |
22 |
18 |
8 |
М16 |
Компенсирующая способность +-100мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава, мм |
ØD мм |
Øk мм |
B1 мм |
B2 мм |
Ød мм |
n |
болт |
|
|
1ʺ |
DN25 |
U-flex-F |
200 |
442 |
611 |
518 |
115 |
68 |
14 |
16 |
14 |
4 |
М12 |
|
1 1/4ʺ |
DN32 |
U-flex-F |
200 |
494 |
656 |
540 |
135 |
78 |
14 |
18 |
18 |
4 |
М16 |
|
1 1/2ʺ |
DN40 |
U-flex-F |
200 |
522 |
733 |
595 |
145 |
88 |
14 |
18 |
18 |
4 |
М16 |
|
2ʺ |
DN50 |
U-flex-F |
200 |
588 |
787 |
605 |
160 |
102 |
16 |
20 |
18 |
4 |
М16 |
|
2 1/2ʺ |
DN65 |
U-flex-F |
200 |
642 |
903 |
675 |
180 |
122 |
16 |
20 |
18 |
8 |
М16 |
|
3ʺ |
DN80 |
U-flex-F |
200 |
708 |
979 |
707 |
195 |
133 |
16 |
20 |
18 |
8 |
М16 |
|
4ʺ |
DN100 |
U-flex-F |
200 |
844 |
1129 |
768 |
215 |
158 |
18 |
22 |
18 |
8 |
М16 |
